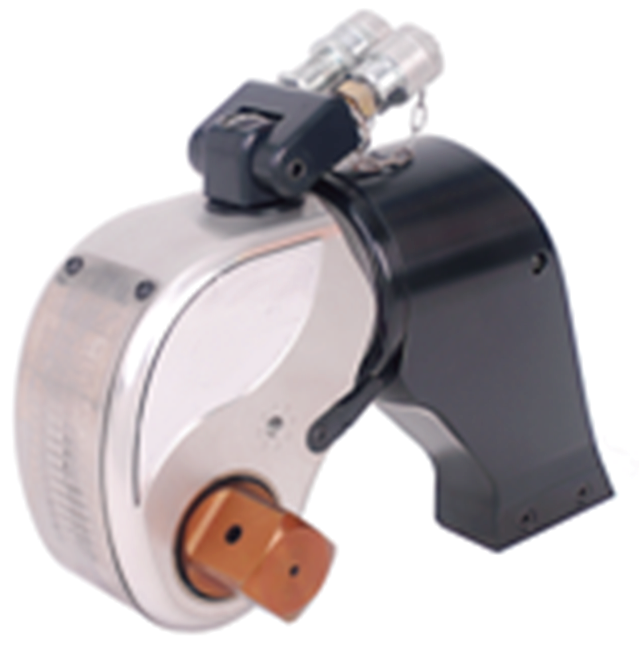

方驱式液压扭矩扳手
特点;
• 动力头HD02～HD40,工作头HX50～HX155：
• 薄型设计，采用高强度铝钛合金材料制造。
• 卡接式、互换插件，一只动力头可以配合多种工作头使用。
• 180°×360°的旋转软管接头，适合紧凑场合方便定位。
• 扭矩范围：244～40639N.M，扭矩,精度高达±3%。
• 扳手件强度设计充分，整体反作用力臂，无使用空间限制，耐用，可靠。
• 工作头包容设计，可扩展的米制，英制六角插件和套筒。
| 方驱式液压扭矩扳手 | ||||||||||||

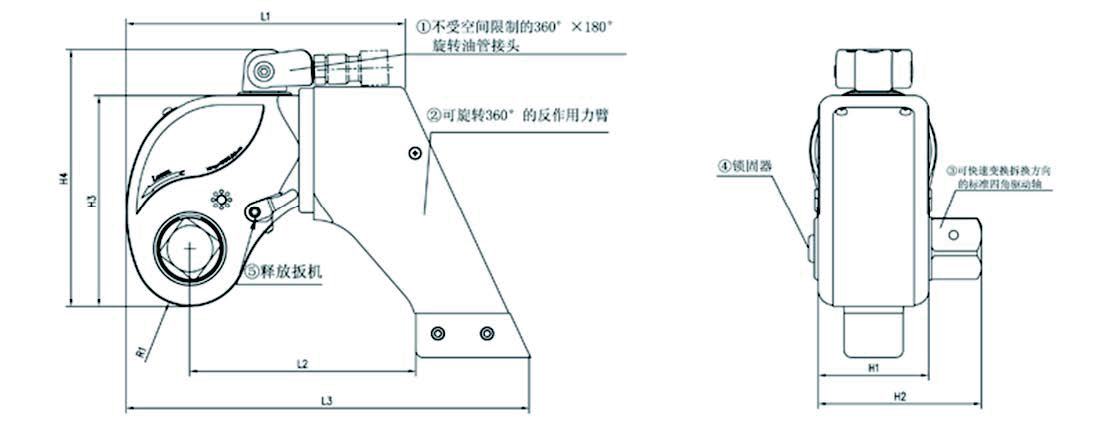

| 型号 | 最大扭矩（Nm） | 最小扭矩（Nm） | 驱动轴 | 尺寸 | 重量（Kg） | |||||||
| L1(mm) | L2(mm) | L3(mm) | H1(mm) | H2(mm) | H3(mm) | H4(mm) | R(mm) | |||||
| HTWSD02 | 1760 | 164 | 3/4＂ | 130 | 102 | 182 | 52 | 77 | 96 | 133 | 25.8 | 2 |
| HTWSD05 | 4332 | 433 | 1＂ | 170 | 140 | 249 | 70 | 98 | 127 | 165 | 34.8 | 4 |
| HTWSD08 | 7420 | 742 | 1-1/2＂ | 202 | 160 | 286 | 81 | 125 | 149 | 184 | 39.8 | 7 |
| HTWSD10 | 10430 | 1015 | 1-1/2＂ | 228 | 184 | 326 | 90 | 134 | 172 | 207 | 46.8 | 10.6 |
| HTWSD16 | 15090 | 1509 | 1-1/2＂ | 237 | 192 | 336 | 100 | 144 | 181 | 216 | 50.8 | 12.9 |
| HTWSD20 | 19409 | 1940 | 2-1/2＂ | 273 | 223 | 391 | 110 | 164 | 206 | 241 | 56.8 | 20 |
| HTWSD28 | 26447 | 2504 | 2-1/2＂ | 287 | 248 | 433 | 120 | 187 | 221 | 256 | 59.8 | 25 |
| HTWSD36 | 34626 | 3309 | 2-1/2＂ | 323 | 256 | 464 | 138 | 206 | 258 | 230 | 70.8 | 33.8 |
| HTWSD50 | 47414 | 4741 | 2-1/2＂ | 351 | 271 | 494 | 153 | 217 | 279 | 315 | 76.8 | 43 |
| HTWSD70 | 69247 | 6925 | 2-1/2＂ | 376 | 295 | 528 | 162 | 226 | 291 | 326 | 78.8 | 52 |
